前幾天發(fā)現(xiàn)一個螺紋掉扣的件，掉扣的孔的扣基本全部掉光，經(jīng)觀察，發(fā)現(xiàn)絲錐前面的一個槽被鐵屑糊死(糊屑的絲錐的照片見附圖)，所以，糊死螺紋槽的鐵屑是怎么產(chǎn)生的呢？該怎么解決？

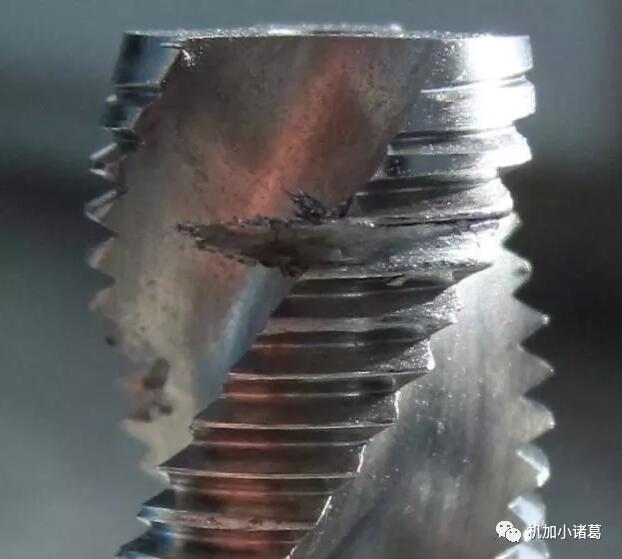

忽屑的絲錐的照片

鐵屑產(chǎn)生的原因有幾種
一種可能是攻絲時沒有攻正，鐵屑將絲錐的槽部忽死，并隨絲錐攻入或退出螺紋孔，在進入或退出的過程中，鐵屑將螺紋全部刮掉。

二是攻絲時沒有加機油，產(chǎn)生的鐵屑沒有及時掏導致堵死而掉扣。

至于切屑阻塞，一般有兩種情況
一是進刀時。絲錐刃口變鈍，擠壓現(xiàn)象嚴重，加上潤滑不足，絲錐齒側(cè)角設(shè)計不合理，造成切削刃側(cè)面冷焊現(xiàn)象嚴重，產(chǎn)生積屑瘤。積屑太多，出現(xiàn)如上這種情況。
二是退刀時。螺旋槽絲錐退刀時清根效果不好，造成切屑阻塞、崩刃甚至是折斷絲錐，這種情況多發(fā)生在切削倒錐部分（一般2-3個螺距范圍內(nèi)）。
發(fā)生的原因我傾向于是螺旋槽里的切屑偶然進入絲錐牙底內(nèi)，由于強烈的擠壓而焊在齒側(cè)上。

絲錐用錯可能導致槽底鐵屑堵塞

但無論何種原因，造成切屑阻塞跟潤滑有極大的關(guān)系，換用潤滑性能更好的切削液，必要時選用切削油。

此外，圖中材料是A3鋼或45鋼之類。絲錐刃口已出現(xiàn)明顯磨損，加工過程中應(yīng)時常檢查適當?shù)母鼡Q新絲錐。加點油攻慢點，一進一退的方式攻牙會好很多,攻絲不能心急。

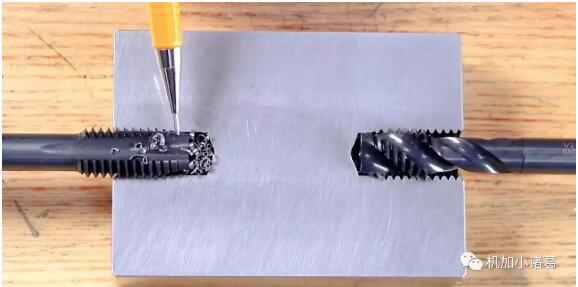

螺旋槽絲錐
螺旋槽絲錐主要是為了解決深孔螺紋攻絲問題而研制的。這里的“深孔”是指深徑比＞2的螺紋孔。而事實上，當螺紋深徑比超過1.5時，也可視為深孔范圍了。

在柔韌、延展性良好的長屑材料（如不銹鋼）盲孔攻絲時，一般來說螺旋槽絲錐幾乎成首選。這里主要考慮指是中小尺寸（≤M36）螺紋攻絲。因為，大尺寸螺紋攻絲，螺旋槽絲錐并不能勝任。當針對大尺寸螺紋尤其是對高抗拉強度材料攻絲時，使用螺旋槽絲錐所需扭矩會很大。如此巨大的扭矩易造成絲錐崩刃甚至是折斷。所以，常用的螺旋槽絲錐規(guī)格為M3-M36之間。

除此之外，螺旋槽絲錐本身還具有特殊的設(shè)計缺陷，就是盲孔攻絲退刀的時候容易崩牙。

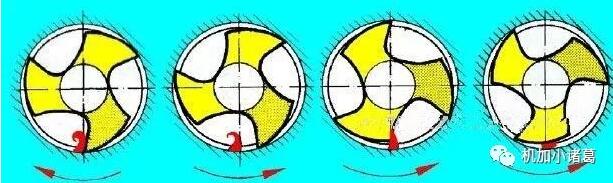

螺旋槽絲錐在盲孔加工過程中牽涉到退刀的問題。退刀過程如下圖示：

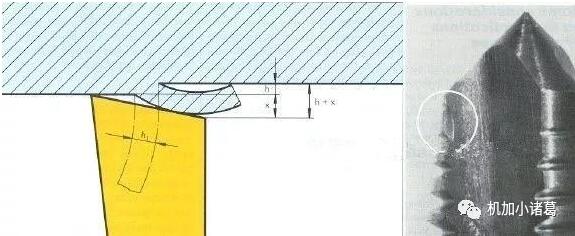

在螺紋末端會有殘留的切屑：

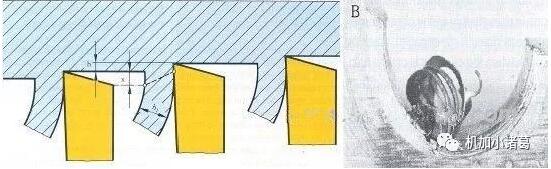

殘留切屑在絲錐反轉(zhuǎn)退刀時最容易使刃口崩刃甚至是絲錐斷裂：

不要小看了退刀時的這一點擠壓，這個沖擊載荷會達到整個最大切削力的70%甚至更多。若絲錐只單純強調(diào)硬度而沒有合理兼顧韌性的話，極有可能就出現(xiàn)崩刃。

理論上絲錐不應(yīng)該留后角。這樣在盲孔退刀的時候可以切斷殘屑。但是，后角為零的話絲錐后刀面與工件已加工表面摩擦會很大，所需扭矩成倍的提高，刀具磨損嚴重。考慮到實用與安全的合理兼顧，因此一般應(yīng)留有適當?shù)暮蠼恰?/p>

所以，針對盲孔攻絲，一般選用螺旋槽絲錐。而對于通孔攻絲時，螺尖絲錐甚至是左螺旋槽絲錐就成為首選了。
